高耐刮TPE,TPR配方设计思路

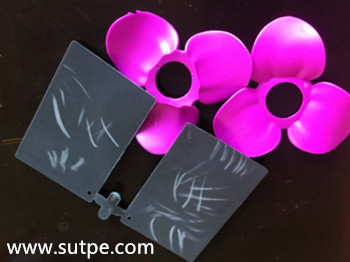

今天有个客户找高填充、耐刮白的TPE或TPR材料，要求比重做到1.3以上，价格又要便宜。最近好像做这种高耐刮TPE,TPR材料比较多，如果要你来做这个产品，你会怎么设计TPE,TPR配方？例如这个产品约75度，同样的比重，同样的硬度，用手指甲刮，紫色的不会起白，灰色的就很明显。

1、用星型的SBS耐刮好还是线型的SBS好？

2、用SEBS好呢还是SBS好？

3、用重钙好呢还是轻钙好？细度大约多少合适？我们一般都活化过的。

4、用PP好？PS好？还是POE好 ？因为POE本身硬度不高，好像一定要加硬胶的。那用共聚的PP好呢还是均聚的好？还是用无规的PP好？

5、助剂上要怎么考虑？加很多硅酮好像也不现实，这个材料本身比重由1.2价格也很便宜的。

后来笔者经过在互联网多方面查找资料与一些网友提出建议，高耐刮高填充的TPE,TPR配方设计思路大概如下：

一、重钙为无机填料，如果分量过多跟塑料橡胶相的相容性不好。部分重钙浮出橡胶的表面。现在的思路是：改善填料的相容性。活性碳酸钙，市面一般的是硬脂酸活性的。但是试过这款效果达不到要求。后来联系了填料厂家，让厂家，定制加了偶联剂的重钙。效果有明显的改善。市面是做冰箱密封条的PVC高填充料。所有的成熟配方都会在里面加偶联剂的。

二、在高填充里。预先配色。一起下机会有很好的改善。另外，添加霍尼韦尔（Honeywell）的分散剂，能对高填料的分散有锦上添花的效果。这东西的价格在27~30元每公斤，添加量为千分一点二。

三、也是跟第一点原理一样。把填料和塑料的相容性增加。
