收藏本站|常见问答|联系塑伯|网站地图

您好!欢迎访问塑伯公司TPE,TPR官方网站!
TPE,TPR,广东塑伯新材料有限公司

塑伯官方微博 :塑伯官方微博

咨询热线13829234372/13922538943

热门搜索关键字:

tpv是什么材料,热塑性橡胶,sbs橡胶
当前位置:首页 » 塑伯公司资讯中心 » 塑胶知识 » 浅析不同种类碳酸钙在TPE弹性体中的应用

浅析不同种类碳酸钙在TPE弹性体中的应用

文章出处:责任编辑:人气:-发表时间:2015-04-08 09:33【

笔者看到一篇文章,涉及碳酸钙改性SEBS弹性体的试验,整理供大家参考。


SEBS热塑性弹性体具有耐天候,紫外线,氧,臭氧和热等特点,而碳酸钙是TPE弹性体工业中用量最大,使用最方便,价格低廉的填料。用碳酸钙填充制品不仅可以降低成本,节约原料,而且能够改善制品的耐蠕变性能,热变形温度,尺寸稳定性。


以下试验是使用不同类型规格重质碳酸钙对SEBS进行填充改性,并对填充体系的拉伸强度,断裂伸长率,定伸强度和压缩永久变形进行比较,得出一些有益的结果,供大家参考。


1.不同目数碳酸钙对TPE弹性体性能的影响

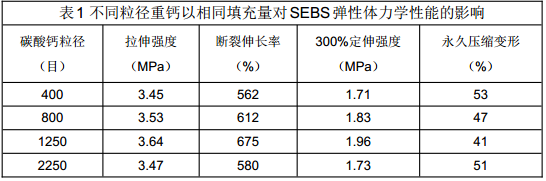

不同目数碳酸钙的影响

2.表面活化处理对TPE弹性体性能的影响

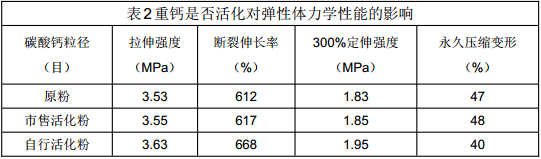

表面活化处理

3.不同的表面活性剂对TPE弹性体性能的影响

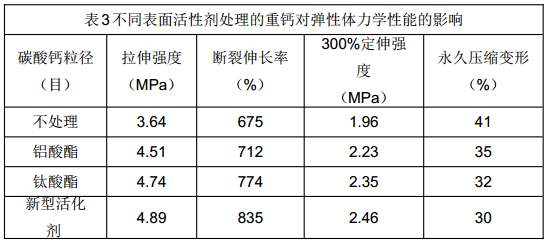

表面活性剂


笔者总结:


1. 随着碳酸钙粒径的变小,弹性体的各种力学性能有所提升,但超过2250目时,由于团聚想象的出现,力学性能反而降低;


2. 有效的活化处理可以防止团聚现象的出现,有效提高弹性体的各种力学性能;


3. 使用不同的表面活性剂对碳酸钙进行处理,对TPE弹性体的各种力学性能影响很大,所以选用合适的表面活性剂对于提高TPE弹性体的各种力学性能意义重大。


下一篇:TPE与TPU的区别上一篇:TPE和TPR哪个贵?
0
