热塑性聚酯弹性体（TPEE）生产成型工艺介绍

一、TPEE简要介绍

TPEE（热塑性聚酯弹性体）是含有聚酯硬段和聚醚软段的嵌段共聚物。其中聚醚软段和未结晶的聚酯形成无定形相聚酯硬段部分结晶形成结晶微区，起物理交联点的作用。TPEE具有橡胶的弹性和工程塑料的强度；软段赋予它弹性，使它象橡胶；硬段赋予它加工性能，使它象塑料；与橡胶相比，它具有更好的加工性能和更长的使用寿命；与工程料相比，同样具有强度高的特点，而柔韧性和动态力学性能更好。

二、TPEE的反应原理

TPEE主要由对苯二甲酸、BDO、PTMGE通过酯交换反应，缩聚反应制备。其反应方程式如下：

式中：HOOC-R''-COOH 为对苯二甲酸；HO-R'-OH为1,4-丁二醇、PTMEG等。

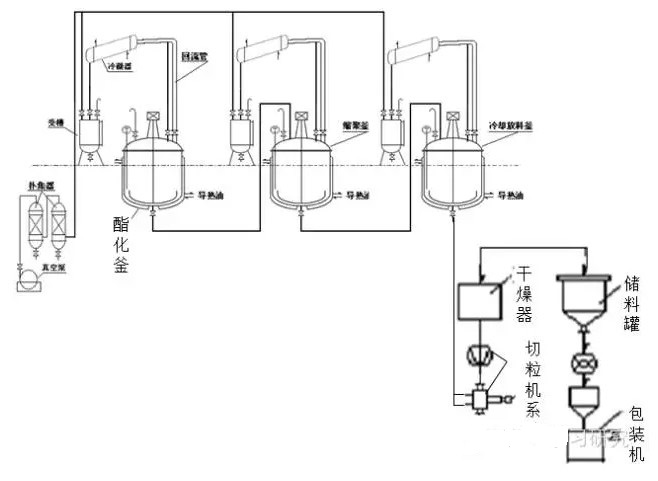

三、TPEE生产流程图

四、TPEE工艺过程

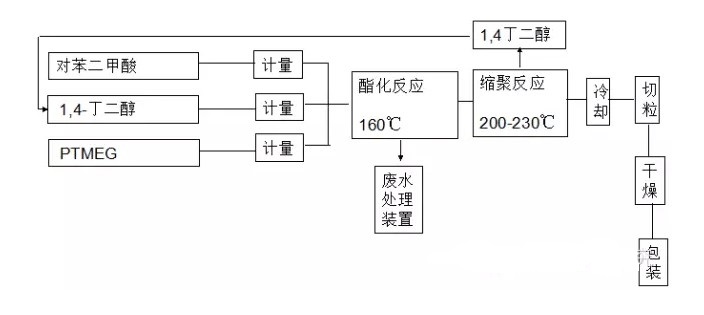

TPEE由对苯二甲酸、丁二醇、聚四氢呋喃醚二醇（PTMEG）有酯化反应、缩聚反应制的。其工艺过程如下图：

生产工艺：酯化釜反应温度160度左右，反应直至没有水流出物为止，大约反应时间2-4小时；然后将物料转移到缩聚釜，反应温度200-230度，抽真空，反应时间5-6小时，然后通氮气至常压，加入抗氧剂，防老化剂等，反应2小时左右，转移至冷却釜，冷却至100度左右，切粒，干燥，包装。
